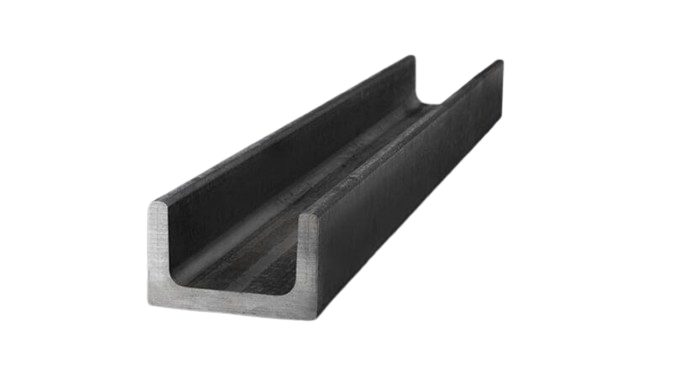

آلت (Alt Text): تصویر ناودانی لبه موازی (UPE) فولادی با لبه‌های موازی، مناسب برای پروژه‌های ساختمانی و صنعتی.

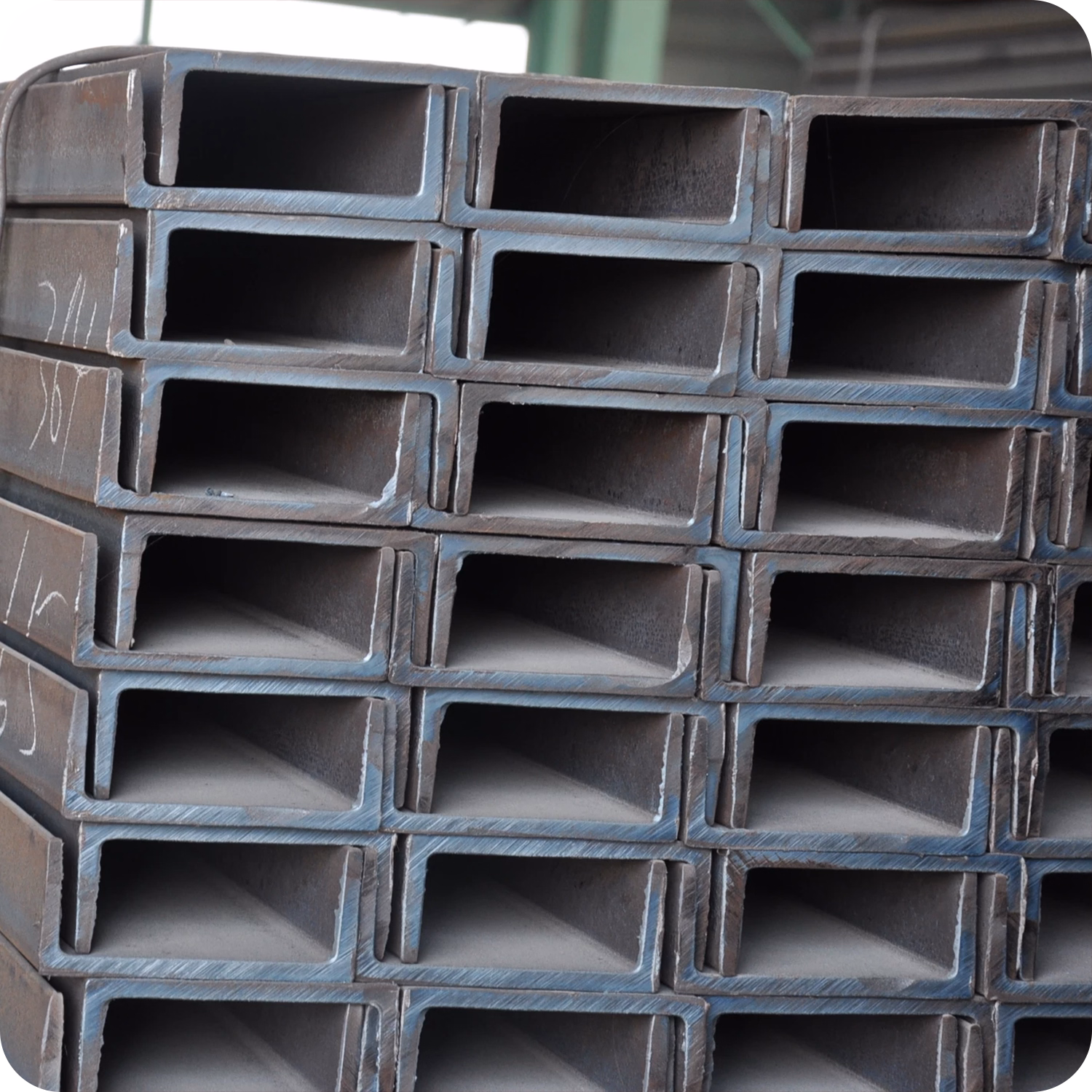

ناودانی لبه موازی (UPE) - تصویر 2
ناودانی لبه موازی (UPE) - تصویر 3
ناودانی لبه موازی (UPE) - تصویر 4
ناودانی لبه موازی (UPE) - تصویر 5

ناودانی لبه موازی (UPE)

دسته‌بندی: فولاد

اطلاعات کوتاه محصول

ناودانی لبه موازی (UPE): سبک، مقاوم و کاربردی ناودانی UPE مقطعی فولادی U-شکل با لبه‌های موازی است که در سایزهای 80 تا 400 میلی‌متر و با روش‌های نورد گرم و سرد تولید می‌شود. با وزن سبک، استحکام بالا و مقاومت در برابر زنگ‌زدگی، برای سازه‌های ساختمانی، فریم‌های صنعتی و اتصالات در پروژه‌های صنعتی و ساختمانی ایده‌آل است.

سایزهای مختلف ناودانی لبه موازی (UPE)

هیچ داده ای یافت نشد
هیچ داده ای یافت نشد

اشتراک‌گذاری این محصول:

توضیحات

ناودانی لبه موازی (UPE) یکی از مقاطع فولادی پرکاربرد در صنایع ساختمانی و صنعتی است که به دلیل شکل مقطع U-شکل با لبه‌های موازی و وزن سبک‌تر نسبت به ناودانی‌های سنتی (UNP)، برای پروژه‌های متنوع مناسب است. در این محتوا به بررسی نحوه تولید، ویژگی‌ها، روش‌های برش، کاربردها و مزایای این محصول می‌پردازیم.

ناودانی لبه موازی (UPE) چیست؟

ناودانی UPE مقطعی فولادی با مقطع U-شکل است که بال‌های آن موازی و ضخامت بال‌ها یکنواخت است. این طراحی باعث کاهش وزن و افزایش استحکام در مقایسه با ناودانی‌های لبه مخروطی (UNP) می‌شود. UPE در سایزهای مختلف (مانند UPE 80، UPE 120، UPE 140) تولید شده و برای سازه‌هایی با نیاز به استحکام و وزن بهینه کاربرد دارد.

روش‌های تولید ناودانی لبه موازی (UPE)

ناودانی UPE به دو روش اصلی تولید می‌شود:

  • نورد گرم (فابریک):
    شمش‌های فولادی در کوره‌های با دمای بالا گرم شده و با عبور از غلتک‌های مخصوص به شکل ناودانی UPE درمی‌آیند. این روش دقت بالا و استحکام عالی ارائه می‌دهد و برای پروژه‌های با کیفیت مناسب است.

  • نورد سرد (پرسی):
    ورق‌های فولادی با ضخامت مشخص توسط دستگاه‌های پرس شکل‌دهی می‌شوند. این روش برای تولید سریع‌تر و اقتصادی‌تر، به‌ویژه برای ضخامت‌های کمتر، استفاده می‌شود.

ضخامت‌ها و سایزهای ناودانی لبه موازی (UPE)

ناودانی UPE در سایزهای استاندارد (ارتفاع بال) از 80 تا 400 میلی‌متر تولید می‌شود. ضخامت بال‌ها و بدنه بسته به سایز متفاوت است، اما معمولاً در محدوده زیر قرار دارد:

  • ضخامت بال: 4 تا 8 میلی‌متر

  • ضخامت بدنه: 7 تا 13 میلی‌متر

سایزهای رایج شامل UPE 80، UPE 120، UPE 140، UPE 160 و بالاتر است. برای پروژه‌های خاص، امکان تولید سایزها و ضخامت‌های سفارشی وجود دارد.

کاربردهای ناودانی لبه موازی (UPE)

ناودانی UPE در پروژه‌های متنوعی کاربرد دارد، از جمله:

  • سازه‌های ساختمانی: برای ستون‌ها، تیرها و تکیه‌گاه‌ها.

  • ساخت فریم و شاسی: در ماشین‌آلات، تجهیزات صنعتی و سازه‌های فلزی.

  • پشتیبانی از بارها: در پل‌ها، سوله‌ها و تاسیسات صنعتی.

  • اتصالات و مهاربندی: برای ایجاد اتصالات مقاوم و مهار لرزه‌ای در سازه‌ها.

روش‌های برش و سفارشی‌سازی

ناودانی UPE معمولاً در طول‌های استاندارد 6 یا 12 متر تولید می‌شود، اما امکان برش به طول‌های دلخواه وجود دارد. روش‌های برش شامل:

  • برش با گیوتین: برای برش‌های دقیق و تمیز.

  • برش با اره: برای برش‌های ساده و سریع.

  • برش حرارتی (پلاسما یا لیزر): برای برش‌های پیچیده و با دقت بالا.

خدمات اضافی مانند سوراخ‌کاری، خم‌کاری یا پوشش‌دهی (مانند گالوانیزه) نیز بر اساس سفارش ارائه می‌شود.

مزایای ناودانی لبه موازی (UPE)

این محصول به دلیل ویژگی‌های زیر در پروژه‌ها مورد توجه است:

  • وزن سبک‌تر: نسبت به ناودانی UNP، به دلیل طراحی لبه‌های موازی و ضخامت یکنواخت.

  • استحکام بالا: مقاوم در برابر بارهای فشاری و خمشی.

  • انعطاف‌پذیری در طراحی: مناسب برای سازه‌های سبک و پیچیده.

  • قابviewtopic: قابلیت جوشکاری و برشکاری آسان.

  • مقاومت در برابر زنگ‌زدگی: با پوشش گالوانیزه برای محیط‌های مرطوب.

  • قیمت اقتصادی: تولید انبوه و مواد اولیه مقرون‌به‌صرفه.

توضیحات تکمیلی

وزن 319.2 کیلوگرم
ابعاد 12000 × 220 × 85 میلی‌متر

جدول ویژگی های عمومی

استاندارد DIN 1026

سالم تجارت آسیا - تیرآهن ناودانی با لبه موازی ( UPE ) - جدول ویژگی های عمومی

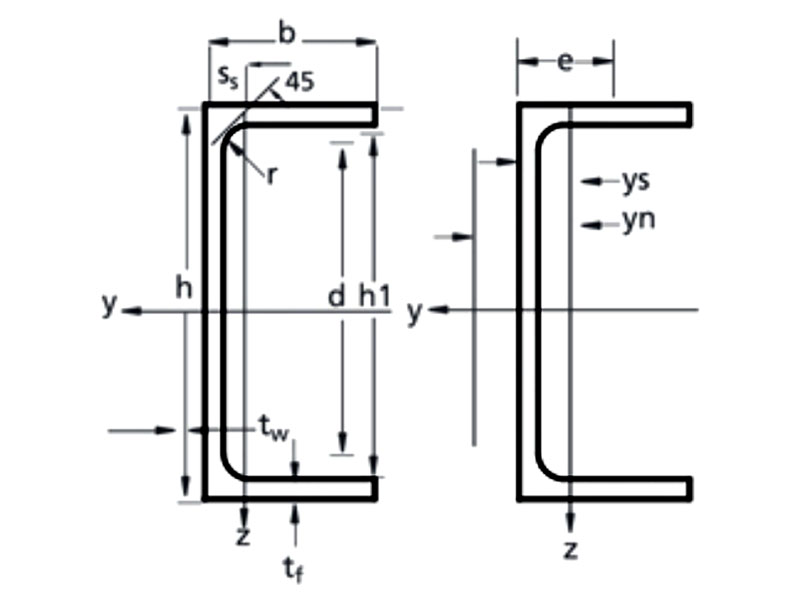

Designation Dimensions ( mm )
Size G ( Kg/m ) h b tw tf
UPE 80 7.90 80 50 4.0 7.0
UPE 100 9.82 100 55 4.5 7.5
UPE 120 12.1 120 60 5.0 8.0
UPE 140 14.5 140 65 5.0 9.0
UPE 160 17.0 160 70 5.5 9.5
UPE 180 19.7 180 75 5.5 10.5
UPE 200 22.8 200 80 6.0 11.0
UPE 220 26.6 220 85 6.5 12.0
UPE 240 30.2 240 90 7.0 12.5
UPE 270 35.2 270 95 7.5 13.5
UPE 300 44.4 300 100 9.5 15
UPE 330 53.2 330 105 11 16
UPE 360 61.2 360 110 12 17
UPE 400 72.2 400 115 13.5 18

جدول ویژگی هـای عمومی

استاندارد GOST 8240

سالم تجارت آسیا - تیرآهن ناودانی با لبه موازی ( UPE ) - جدول ویژگی های عمومی

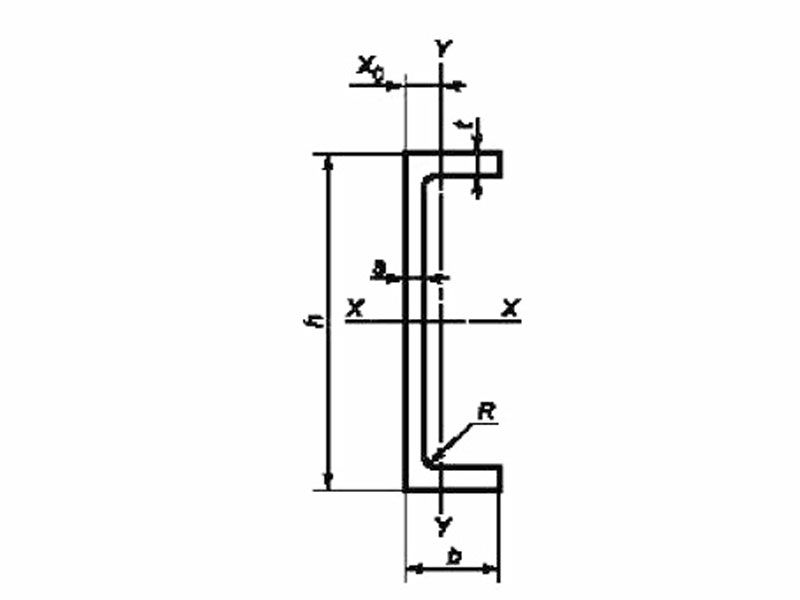

Designation Dimensions ( mm )
Size G ( Kg/m ) h b s t
50 л 4.84 50 32 4.4 7.0
65 л 5.90 65 36 4.4 7.2
80 л 7.05 80 40 4.5 7.4
100 л 8.59 100 46 4.5 7.6
120 л 10.40 120 52 4.8 7.8
140 л 12.30 140 58 4.9 8.1
160 л 14.20 160 64 5.0 8.4
160 aл 15.30 160 68 5.0 9.0
180 л 16.30 180 70 5.1 8.7
180 aл 17.40 180 74 5.1 9.3
200 л 18.40 200 76 5.2 9.0
220 л 21.00 220 82 5.4 9.5
240 л 24.00 240 90 5.6 10.0
270 л 27.70 270 95 6.0 10.5
300 л 31.80 300 100 6.5 11.0
330 л 36.50 330 105 7.0 11.7
360 л 41.90 360 110 7.5 12.6
400 л 48.30 400 115 8.0 13.5

جدول تلـرانس ابعاد

استاندارد DIN 1026

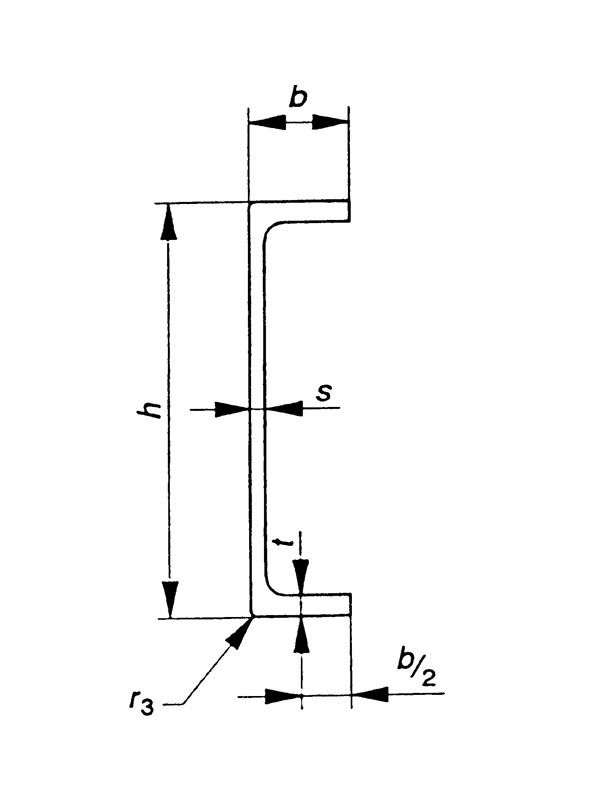

Designation Property Range ( mm ) Tolerance ( mm )
سالم تجارت آسیا - تیرآهن ناودانی با لبه موازی ( UPE ) - جدول تلرانس ابعاد Height ( h ) h ≤ 65
65 < h ≤ 200
200 < h ≤ 400
400 < h		 ± 1,5
± 2,0
± 3,0
± 4,0
Flange Width ( b ) b ≤ 50
50 < b ≤ 100
100 < b ≤ 125
125 < b		 ± 1,5
± 2,0
± 2,5
± 3,0
Web Thickness ( s ) s ≤ 10
10 < s ≤ 15
15 < s		 ± 0,5
± 0,7
± 1,0
Flange Thickness ( t ) t ≤ 10
10 < t ≤ 15
15 < t		 a – 0,5
a – 1,0
a – 1,5
Heel Radius ( r3 ) All sizes ≤ 0,3t
سالم تجارت آسیا - تیرآهن ناودانی با لبه موازی ( UPE ) - جدول تلرانس ابعاد Out of Squareness ( k+k1 ) b ≤ 100
100 < b		 2.0, 2.5% of b
Web Flatness ( f ) h ≤ 100
100 < h ≤ 200
200 < h ≤ 400
400 < h		 ± 0,5
± 1,0
± 1,5
± 1,5
سالم تجارت آسیا - تیرآهن ناودانی با لبه موازی ( UPE ) - جدول تلرانس ابعاد Straightness ( qxx ) h ≤ 150
150 < h ≤ 300
300 < h		 ± 0,3% of l
± 0,2% of l
± 0,15% of l
Straightness ( qyy ) h ≤ 150
150 < h ≤ 300
300 < h		 ± 0,5% of l
± 0,3% of l
± 0,2% of l
Standard Length ( l ) All +100,0
Alternative Standard
(by agreement)		 All ± 50
Mass per unit length Kg/m h≤125
125<h		 ± 6%
± 4%
a. Plus tolerances are limited by weight

جدول تلرانس ابعاد

استاندارد GOST 8240

سالم تجارت آسیا - تیرآهن ناودانی با لبه شیب دار ( UPN ) - جدول تلرانس ابعاد
Parameter Range Maximum Tolerance
Height ( h ) h ≤ 80
80 < h ≤ 200
200 < h ≤ 400		 ± 1.5
± 2.0
± 3.0
Flange Width ( b ) b ≤ 40
40 < b ≤ 89
89 < b		 ± 1.5
± 2.0
± 3.0
Flange Thickness ( t ) t ≤ 10
10 < t ≤ 11
11 < t		 – 0.5
– 0.8
– 1.0
Web Thickness ( s ) s ≤ 5.1
5.1 < s ≤ 6.0
s < 6.0		 ± 0.5
± 0.6
± 0.7
Flange Tolerance Δ with Flange Width b – maximum 90 < 95
< 95		 1.0
0.015b
Web Tolerance f with Height h of different Channel – maximum f ≤ 100
100 < f ≤ 200
200 < f ≤ 400		 0.5
1.0
1.5
1 – For l series channels the web tolerance shouldn’t be more than 0.15.
2 – For n, y series channels, maximum tolerance of web thickness will not be considered.
3 – Tolerance of flange (Δ) and web (l) is based on the picture above.

کارشناسان متخصص در واحد فروش فولاد

شما می‌توانید از راه‌های مختلفی با کارشناسان حرفه‌ای ما در ارتباط باشید. تیم ما از طریق تماس تلفنی، پیامک، ایمیل، و شبکه‌های اجتماعی آماده پاسخگویی به تمامی سوالات و نیازهای شما است. کارشناسان ما با دقت و سرعت بالا به درخواست‌های شما رسیدگی می‌کنند و در کوتاه‌ترین زمان ممکن با شما تماس خواهند گرفت تا بهترین راه‌ حل‌ها و پیشنهادات را ارائه دهند. رضایت شما اولویت ماست، پس با اطمینان کامل با ما در ارتباط باشید و تجربه‌ای مطمئن از خدمات ما داشته باشید.

5000 4177 021

سوالات متداول

برای اطلاع از پرسش های متداول بیشتر و پاسخ آن به صفحه سوالات متداول مراجعه کنید

ناودانی لبه موازی (UPE) چیست و چه کاربردی دارد؟
ناودانی UPE مقطعی فولادی U-شکل با لبه‌های موازی است که برای تقویت سازه‌های ساختمانی، ساخت فریم‌های صنعتی، اتصالات و پشتیبانی از بارها در پروژه‌های صنعتی و ساختمانی استفاده می‌شود. متا دیسکریپشن: “ناودانی لبه موازی (UPE) چیست؟ کاربردهای این مقطع فولادی در ساخت‌وساز و صنعت را کشف کنید.
ناودانی UPE در سایزهای 80 تا 400 میلی‌متر با ضخامت بال 4 تا 8 میلی‌متر و ضخامت بدنه 7 تا 13 میلی‌متر تولید می‌شود. سایزهای سفارشی نیز قابل ارائه است.
ناودانی UPE مقطعی فولادی U-شکل با لبه‌های موازی است که برای تقویت سازه‌های ساختمانی، ساخت فریم‌های صنعتی، اتصالات و پشتیبانی از بارها در پروژه‌های صنعتی و ساختمانی استفاده می‌شود. متا دیسکریپشن: “ناودانی لبه موازی (UPE) چیست؟ کاربردهای این مقطع فولادی در ساخت‌وساز و صنعت را کشف کنید.
روش‌های تولید ناودانی لبه موازی (UPE) کدامند؟
ناودانی UPE با روش نورد گرم (فابریک) برای دقت و استحکام بالا و نورد سرد (پرسی) برای تولید اقتصادی و سریع تولید می‌شود.
مزایای استفاده از ناودانی لبه موازی (UPE) چیست؟
وزن سبک‌تر نسبت به UNP، استحکام بالا، انعطاف‌پذیری در طراحی، قابلیت جوشکاری، مقاومت در برابر زنگ‌زدگی و قیمت اقتصادی از مزایای ناودانی UPE است.
چگونه ناودانی لبه موازی (UPE) را برش دهیم؟
ناودانی UPE را می‌توان با برش گیوتین (دقیق)، اره (ساده) یا برش حرارتی (پلاسما/لیزر) برای طرح‌های پیچیده برش داد. خدمات سوراخ‌کاری و خم‌کاری نیز ارائه می‌شود.
