ناودانی لبه شیب‌دار (UPN)

دسته‌بندی: فولاد

اطلاعات کوتاه محصول

ناودانی لبه شیب‌دار (UPN) یک پروفیل فولادی U-شکل با لبه‌های شیب‌دار است که با توزیع یکنواخت بار و مقاومت بالا در برابر فشارهای خمشی و فشاری، برای سازه‌های پیچیده و پروژه‌های صنعتی سنگین ایده‌آل است.

سایزهای مختلف ناودانی لبه شیب‌دار (UPN)

اشتراک‌گذاری این محصول:

توضیحات

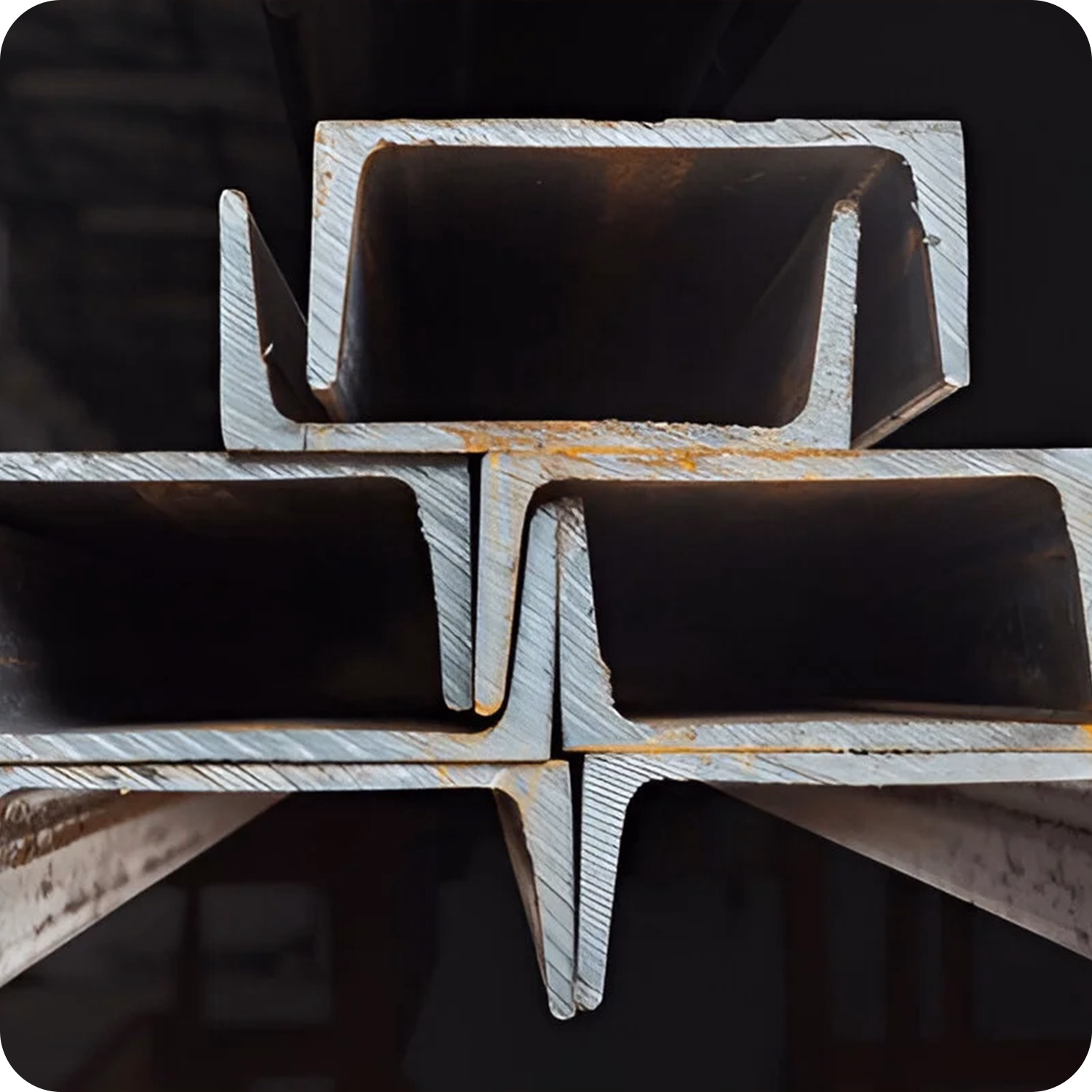

ناودانی لبه شیب‌دار (UPN) با مقطع U-شکل و لبه‌های بیرونی شیب‌دار طراحی شده است که توزیع یکنواخت‌تر بارها را امکان‌پذیر می‌کند. این پروفیل با فرآیند نورد گرم تولید شده و از فولاد ساختمانی با گریدهای استاندارد (مانند ST37 یا ST52) ساخته می‌شود. ضخامت و ابعاد آن بسته به استانداردهای بین‌المللی (مانند DIN EN 10279) متغیر است، اما معمولاً در سایزهای متنوع (از 50 تا 400 میلی‌متر ارتفاع) عرضه می‌شود. امکان افزودن پوشش گالوانیزه برای مقاومت در برابر خوردگی نیز وجود دارد.

مزایا

  • توزیع یکنواخت بار: لبه‌های شیب‌دار باعث پخش بهتر نیروها در مقطع می‌شوند.

  • مقاومت بالا: استحکام عالی در برابر بارهای خمشی و فشاری غیرمتمرکز.

  • پایداری سازه‌ای: مناسب برای سازه‌های پیچیده با بارگذاری‌های متنوع.

  • سهولت در اتصال: جوشکاری و پیچ‌کاری آسان برای نصب سریع.

  • دوام محیطی: با پوشش گالوانیزه در برابر زنگ‌زدگی مقاوم است.

کاربردها

  • سازه‌های فلزی: استفاده در تیرها، ستون‌ها و مهاربندی‌های سازه‌ای.

  • پل‌سازی: پشتیبانی از سازه‌های پل‌ها و تاسیسات زیرساختی.

  • صنعت ماشین‌آلات: ساخت شاسی و قطعات ساختاری در ماشین‌های سنگین.

  • سیستم‌های پشتیبانی: ایجاد تکیه‌گاه‌های مقاوم در سوله‌ها و تاسیسات صنعتی.

  • پروژه‌های عمرانی: کاربرد در سازه‌های صنعتی و زیرساخت‌های بزرگ.

توضیحات تکمیلی

وزن 59.50 کیلوگرم
ابعاد 12000 × 320 × 100 میلی‌متر

جدول ویژگی های عمومی

استاندارد DIN 1026

Designation Dimensions ( mm )
Size G ( Kg/m ) h b s t
UPN 30*15*4 1.80 30 15 4 4.5
UPN 30*33*5 4.45 30 33 5 7
UPN 40*20*3 1.87 40 20 3 3.3
UPN 40*20*4 2.47 40 20 4 4.5
UPN 40*35*5 5.06 40 35 5 7
UPN 50*25*5 3.94 50 25 5 6
UPN 50 5.70 50 38 5 7
UPN 60*30*6 5.17 60 30 6 6
UPN 65 7.22 65 42 5.5 7.5
UPN 80 8.80 80 45 6 8
UPN 100 10.80 100 50 6 8.5
UPN 120 13.60 120 55 7 9
UPN 140 16.32 140 60 7 10
UPN 160 19.20 160 65 7.5 10.5
UPN 180 22.40 180 70 8 11
UPN 200 25.53 200 75 8.5 11.5
UPN 220 29.68 220 80 9 12.5
UPN 240 33.53 240 85 9.5 13
UPN 260 38.25 260 90 10 14
UPN 280 42.28 280 95 10 15
UPN 300 46.47 300 100 10 16
UPN 320 59.18 320 100 14 17.5
UPN 350 60.46 350 100 14 16
UPN 380 62.91 380 102 13.5 16
UPN 400 71.56 400 110 14 18

جدول ویژگی هـای عمومی

استاندارد GOST 8240-97

Designation Dimensions ( mm )
Size G ( Kg/m ) h b s t
50 y 4.84 50 32 4.4 7.0
65 y 5.90 65 36 4.4 7.2
80 y 7.05 80 40 4.5 7.4
100 y 8.59 100 46 4.5 7.6
120 y 10.40 120 52 4.8 7.8
140 y 12.30 140 58 4.9 8.1
160 y 14.20 160 64 5.0 8.4
160 ay 15.30 160 68 5.0 9.0
180 y 16.30 180 70 5.1 8.7
180 ay 17.40 180 74 5.1 9.3
200 y 18.40 200 76 5.2 9.0
220 y 21.00 220 82 5.4 9.5
240 y 24.00 240 90 5.6 10.0
270 y 27.70 270 95 6.0 10.5
300 y 31.80 300 100 6.5 11.0
330 y 36.50 330 105 7.0 11.7
360 y 41.90 360 110 7.5 12.6
400 y 48.30 400 115 8.0 13.5

جدول تلـرانس ابعاد

استاندارد DIN 1026

Designation Property Range ( mm ) Tolerance ( mm )
Height ( h ) h ≤ 65
65 < h ≤ 200
200 < h ≤ 400
400 < h
± 1,5
± 2,0
± 3,0
± 4,0
Flange Width ( b ) b ≤ 50
50 < b ≤ 100
100 < b ≤ 125
125 < b
± 1,5
± 2,0
± 2,5
± 3,0
Web Thickness ( s ) s ≤ 10
10 < s ≤ 15
15 < s
± 0,5
± 0,7
± 1,0
Flange Thickness ( t ) t ≤ 10
10 < t ≤ 15
15 < t
a – 0,5
a – 1,0
a – 1,5
Heel Radius ( r3 ) All sizes ≤ 0,3t
Out of Squareness ( k+k1 ) b ≤ 100
100 < b
2.0, 2.5% of b
Web Flatness ( f ) h ≤ 100
100 < h ≤ 200
200 < h ≤ 400
400 < h
± 0,5
± 1,0
± 1,5
± 1,5
Straightness ( qxx ) h ≤ 150
150 < h ≤ 300
300 < h
± 0,3% of l
± 0,2% of l
± 0,15% of l
Straightness ( qyy ) h ≤ 150
150 < h ≤ 300
300 < h
± 0,5% of l
± 0,3% of l
± 0,2% of l
Standard Length ( l ) All +100,0
Alternative Standard
(by agreement)
All ± 50
Mass per unit length Kg/m h≤125
125<h
± 6%
± 4%
a. Plus tolerances are limited by weight

جدول تلرانس ابعاد

استاندارد GOST 8240-97

Parameter Range Maximum Tolerance
Height ( h ) h ≤ 80
80 < h ≤ 200
200 < h ≤ 400
± 1.5
± 2.0
± 3.0
Flange Width ( b ) b ≤ 40
40 < b ≤ 89
89 < b
± 1.5
± 2.0
± 3.0
Flange Thickness ( t ) t ≤ 10
10 < t ≤ 11
11 < t
– 0.5
– 0.8
– 1.0
Web Thickness ( s ) s ≤ 5.1
5.1 < s ≤ 6.0
s < 6.0
± 0.5
± 0.6
± 0.7
Flange Tolerance Δ with Flange Width b – maximum 90 < 95
< 95
1.0
0.015b
Web Tolerance f with Height h of different Channel – maximum f ≤ 100
100 < f ≤ 200
200 < f ≤ 400
0.5
1.0
1.5
1 – For l series channels the web tolerance shouldn’t be more than 0.15.
2 – For n, y series channels, maximum tolerance of web thickness will not be considered.
3 – Tolerance of flange (Δ) and web (l) is based on the picture above.
