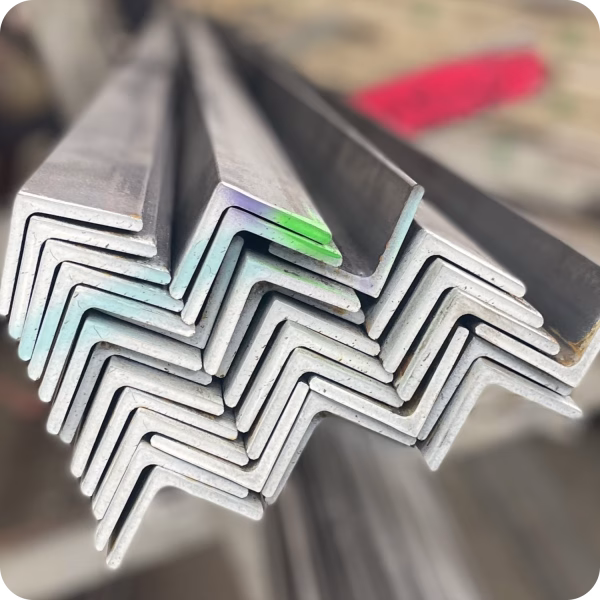

نبشی بال مساوی

دسته‌بندی: فولاد

اطلاعات کوتاه محصول

نبشی بال مساوی مقطعی فولادی با دو بال هم‌اندازه است که در پروژه‌های ساختمانی و صنعتی برای تقویت سازه‌ها و ایجاد اتصالات استفاده می‌شود. این محصول با روش‌های نورد گرم و سرد تولید می‌شود و مزایایی همچون استحکام بالا، تقارن در طراحی، وزن سبک و قیمت مناسب دارد. با قابلیت برش و سفارشی‌سازی، گزینه‌ای ایده‌آل برای پروژه‌های مختلف است.

سایزهای مختلف نبشی بال مساوی

اشتراک‌گذاری این محصول:

توضیحات

نبشی بال مساوی یکی از مقاطع فولادی پرکاربرد در صنایع ساختمانی و صنعتی است که به دلیل شکل متقارن و استحکام بالا، جایگاه ویژه‌ای در پروژه‌های مختلف دارد. در این محتوا به بررسی ویژگی‌ها، روش‌های تولید، و مزایای این محصول پرداخته می‌شود.

نبشی بال مساوی چیست؟

نبشی بال مساوی مقطعی فولادی است که از دو بال هم‌اندازه تشکیل شده و این بال‌ها با زاویه ۹۰ درجه نسبت به یکدیگر قرار دارند. این تقارن باعث می‌شود که در سازه‌هایی که نیاز به استحکام یکسان در دو جهت دارند، بسیار کاربردی باشد.

روش‌های تولید نبشی بال مساوی

نبشی بال مساوی به دو روش اصلی تولید می‌شود:

  • نورد گرم (فابریک):
    در این روش، شمش‌های فولادی در کوره‌های با دمای بالا گرم شده و سپس با عبور از غلتک‌ها به شکل نبشی درمی‌آیند. این روش دقت و استحکام بالایی ارائه می‌دهد و برای پروژه‌های با کیفیت مناسب است.

  • نورد سرد (پرسی):
    ورق‌های فولادی با استفاده از دستگاه‌های پرس شکل‌دهی می‌شوند. این روش برای تولید سریع‌تر و اقتصادی‌تر نبشی‌های با ضخامت کمتر به کار می‌رود.

کاربردهای نبشی بال مساوی

نبشی بال مساوی در موارد زیر استفاده می‌شود:

  • تقویت سازه‌های ساختمانی

  • ساخت اتصالات و فریم‌ها

  • پشتیبانی از بارها در پروژه‌های صنعتی

مزایای نبشی بال مساوی

  • استحکام بالا: مقاوم در برابر فشار و خمش

  • تقارن در طراحی: مناسب برای سازه‌های متعادل

  • وزن سبک: نسبت به سایر مقاطع فولادی

  • قابلیت جوشکاری و برشکاری: نصب آسان

  • مقاومت در برابر زنگ‌زدگی: با پوشش گالوانیزه

  • قیمت مناسب: به دلیل تولید انبوه

برش و سفارشی‌سازی

نبشی‌ها معمولاً در طول‌های ۶ یا ۱۲ متر تولید می‌شوند، اما می‌توان آن‌ها را با روش‌های زیر برش داد:

  • برش گیوتین: برای دقت بالا

  • برش با اره: برای برش‌های ساده

  • برش حرارتی: مانند پلاسما یا لیزر برای طرح‌های پیچیده

همچنین، خدماتی مانند سوراخ‌کاری یا برش زاویه‌دار بر اساس نیاز مشتری ارائه می‌شود.

توضیحات تکمیلی

وزن 111.12 کیلوگرم
ابعاد 12000 × 100 × 10 میلی‌متر

جدول ویژگی های عمومی

استاندارد DIN EN 10056-1

سالم تجارت آسیا - نبشی بال مساوی - جدول ویژگی های عمومی

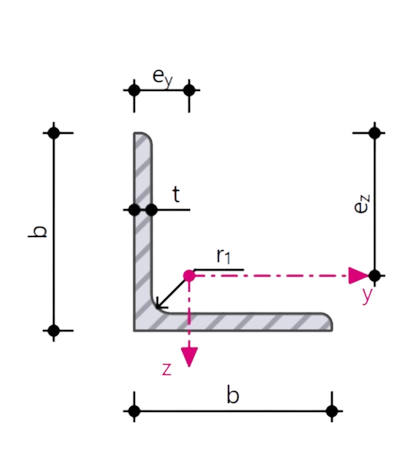

Designation Dimensions
Size G ( kg/m ) h = b ( mm ) t ( mm ) r ( mm )
L 20*20*2 0.89 20 3 2.5
L 20*20*3 0.90 20 3 3.5
L 20*20*4 1.16 20 4 3.5
L 25*25*3 1.14 25 3 3.5
L 25*25*4 1.48 25 4 3.5
L 25*25*5 1.82 25 5 5
L 30*30*3 1.39 30 3 5
L 30*30*4 1.81 30 4 5
L 30*30*5 2.22 30 5 5
L 30*30*6 2.61 30 6 5
L 35*35*4 2.13 35 4 5
L 35*35*5 2.62 35 5 5
L 40*40*3 1.87 40 3 5
L 40*40*4 2.46 40 4 6
L 40*40*5 3.03 40 5 6
L 40*40*6 3.58 40 6 6
L 45*45*3 2.13 45 3 7
L 45*45*4 2.79 45 4 7
L 45*45*5 3.44 45 5 7
L 50*50*4 3.06 50 3.5 7
L 50*50*5 3.77 50 3.5 7
L 50*50*6 4.47 50 3.5 7
L 60*60*5 4.57 60 4 8
L 60*60*6 5.42 60 4 8
L 60*60*8 7.09 60 4 8
L 65*65*7 6.83 65 4.5 9
L 70*70*6 6.38 70 4.5 9
L 70*70*7 7.38 70 4.5 9
L 75*75*6 6.85 75 4.5 9
L 75*75*8 8.99 75 4.5 9
L 80*80*8 9.63 80 5 10
L 80*80*10 11.9 80 5 10
L 90*90*7 9.61 90 5.5 11
L 90*90*8 10.9 90 5.5 11
L 90*90*9 12.2 90 5.5 11
L 90*90*10 13.4 90 5.5 11
L 100*100*8 12.2 100 6 12
L 100*100*10 15.0 100 6 12
L 100*100*12 17.8 100 6 12
L 120*120*10 18.2 120 6.5 13
L 120*120*12 21.6 120 6.5 13
L 130*130*12 23.6 130 7 14
L 150*150*10 23.0 150 8 16
L 150*150*12 27.3 150 8 16
L 150*150*15 33.8 150 8 16
L 160*160*15 36.2 160 8.5 17
L 180*180*16 43.5 180 9 18
L 180*180*18 48.6 180 9 18
L 200*200*16 48.5 200 9 18
L 200*200*18 54.3 200 9 18
L 200*200*20 59.9 200 9 18
L 200*200*24 71.1 200 9 18
L 250*250*28 104 250 9 18
L 250*250*35 128 250 9 18

جدول تلرانس ابعاد

استاندارد DIN EN 10056-1

Dimensions Leg length Section Thickness
Length
( mm )
Tolerance
( mm )
Thickness
( mm )
Tolerance
( mm )
سالم تجارت آسیا - نبشی بال مساوی - جدول تلرانس ابعاد a≤50 ± 1.0 t≤5 ± 0.50
50<a≤100 ± 2.0 5<t≤10 ± 0.75
100<a≤150 ± 3.0 10<t≤15 ± 1.00
150<a≤200 ± 4.0 15≤t ± 2.00
Out of squareness
Leg length
a ( mm )
Tolerance
k ( mm )
سالم تجارت آسیا - نبشی بال مساوی - جدول تلرانس ابعاد a≤100 1.0
100<a≤150 1.5
150<a≤200 2.0
200<a 3.0
Leg length
a ( mm )
Tolerance over
full bar length
q ( mm )
Length considered
( mm )
q ( mm )
سالم تجارت آسیا - نبشی بال مساوی - جدول تلرانس ابعاد a ≤ 150 0.4 % L 1500 6
150 < a ≤ 200 0.2 % L 2000 3
200 < a 0.1 % L 3000 3

کارشناسان متخصص در واحد فروش فولاد

شما می‌توانید از راه‌های مختلفی با کارشناسان حرفه‌ای ما در ارتباط باشید. تیم ما از طریق تماس تلفنی، پیامک، ایمیل، و شبکه‌های اجتماعی آماده پاسخگویی به تمامی سوالات و نیازهای شما است. کارشناسان ما با دقت و سرعت بالا به درخواست‌های شما رسیدگی می‌کنند و در کوتاه‌ترین زمان ممکن با شما تماس خواهند گرفت تا بهترین راه‌ حل‌ها و پیشنهادات را ارائه دهند. رضایت شما اولویت ماست، پس با اطمینان کامل با ما در ارتباط باشید و تجربه‌ای مطمئن از خدمات ما داشته باشید.

5000 4177 021

سوالات متداول

برای اطلاع از پرسش های متداول بیشتر و پاسخ آن به صفحه سوالات متداول مراجعه کنید

نبشی بال مساوی چیست و چه کاربردی دارد؟
بشی بال مساوی مقطعی فولادی با دو بال هم‌اندازه و زاویه ۹۰ درجه است که در پروژه‌های ساختمانی و صنعتی برای تقویت سازه‌ها، ساخت اتصالات و پشتیبانی از بارها استفاده می‌شود. تقارن آن برای سازه‌های متعادل ایده‌آل است.
روش‌های تولید نبشی بال مساوی کدامند؟
بشی بال مساوی مقطعی فولادی با دو بال هم‌اندازه و زاویه ۹۰ درجه است که در پروژه‌های ساختمانی و صنعتی برای تقویت سازه‌ها، ساخت اتصالات و پشتیبانی از بارها استفاده می‌شود. تقارن آن برای سازه‌های متعادل ایده‌آل است.
مزایای استفاده از نبشی بال مساوی چیست؟
مزایای نبشی بال مساوی شامل استحکام بالا، تقارن در طراحی، وزن سبک، قابلیت جوشکاری و برشکاری آسان، مقاومت در برابر زنگ‌زدگی با پوشش گالوانیزه و قیمت مناسب است.
چگونه نبشی بال مساوی را برش دهیم؟
نبشی بال مساوی را می‌توان با روش‌های زیر برش داد: برش گیوتین: برای برش‌های دقیق و تمیز. برش با اره: برای برش‌های ساده. برش حرارتی (پلاسما یا لیزر): برای طرح‌های پیچیده. خدماتی مانند سوراخ‌کاری نیز ارائه می‌شود.
تفاوت نبشی بال مساوی با نبشی بال نامساوی چیست؟
نبشی بال مساوی دو بال هم‌اندازه دارد و برای سازه‌های متعادل مناسب است، در حالی که نبشی بال نامساوی بال‌های با اندازه متفاوت دارد و برای پروژه‌های با طراحی خاص و فضاهای محدود کاربرد دارد.
