تیرآهن چیست و انواع آن ؟

مقدمه

تیرآهن یکی از مهم‌ترین اجزای ساختاری در صنعت ساخت‌وساز و متالورژی است که به دلیل استحکام، دوام و تطبیق‌پذیری‌اش، نقش کلیدی در ایجاد سازه‌های مقاوم و پایدار ایفا می‌کند. در علم متالورژی، به مقاطع فولادی که در اشکال مختلف تولید می‌شوند، پروفیل گفته می‌شود و تیرآهن نوعی پروفیل فولادی است. این مقاله با ترکیب اطلاعات از منابع مختلف، به بررسی تعریف تیرآهن، انواع آن، کاربردها، فرآیند تولید، مزایا و معایب، و نکات مهم در خرید و استفاده از آن می‌پردازد.

تیرآهن چیست؟

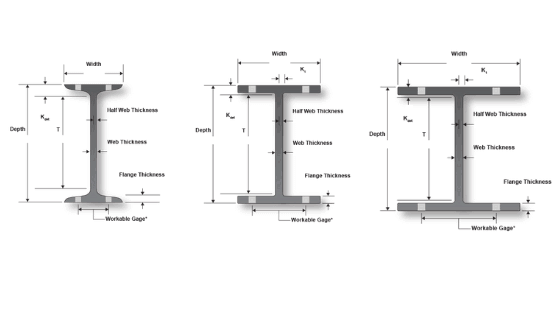

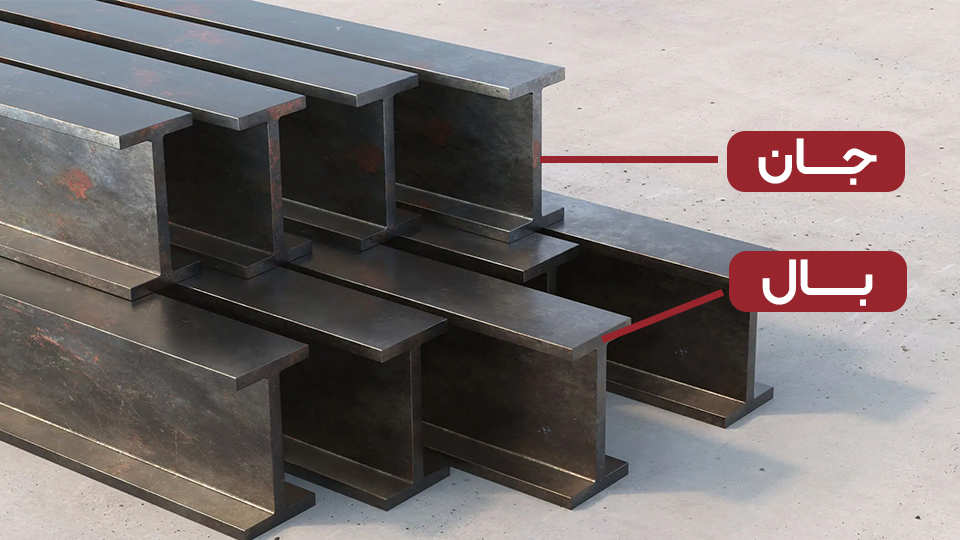

تیرآهن یک عضو ساختاری بلند و فولادی است که برای تحمل بارهای سنگین، از جمله نیروهای فشاری، کششی و خمشی، طراحی شده است. این اجزا معمولاً به صورت شاخه‌های 12 متری تولید می‌شوند و به دلیل توانایی بالای خود در تحمل بارهای خمشی، در اسکلت فلزی سازه‌های مختلف مانند ساختمان‌ها، پل‌ها، سوله‌ها و ماشین‌آلات صنعتی استفاده می‌شوند. تیرآهن از دو بخش اصلی تشکیل شده است:

• جان (Web): بخش میانی و عمودی تیرآهن که وظیفه اصلی تحمل فشار را بر عهده دارد.
• بال (Flange): لبه‌های افقی تیرآهن که به افزایش استحکام و توزیع بار کمک می‌کنند.

تیرآهن‌ها به دلیل مقاومت بالاتر نسبت به موادی مانند چدن یا فولاد کم‌کربن، جایگزین مناسبی برای ساخت اسکلت‌های فلزی مدرن هستند و نصب و اجرای آن‌ها نیز به دلیل انعطاف‌پذیری در برش و جوشکاری، نسبتاً آسان است.

انواع تیرآهن

تیرآهن‌ها در اشکال و اندازه‌های مختلفی تولید می‌شوند که هر کدام برای کاربردهای خاصی طراحی شده‌اند. انواع اصلی تیرآهن عبارتند از:

1. تیرآهن I (I-Beam):

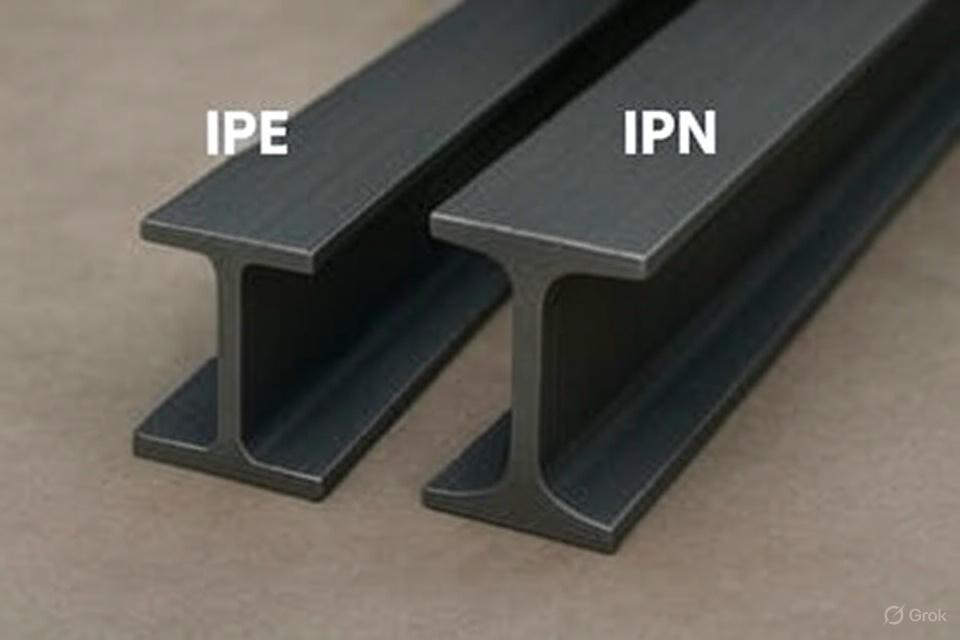

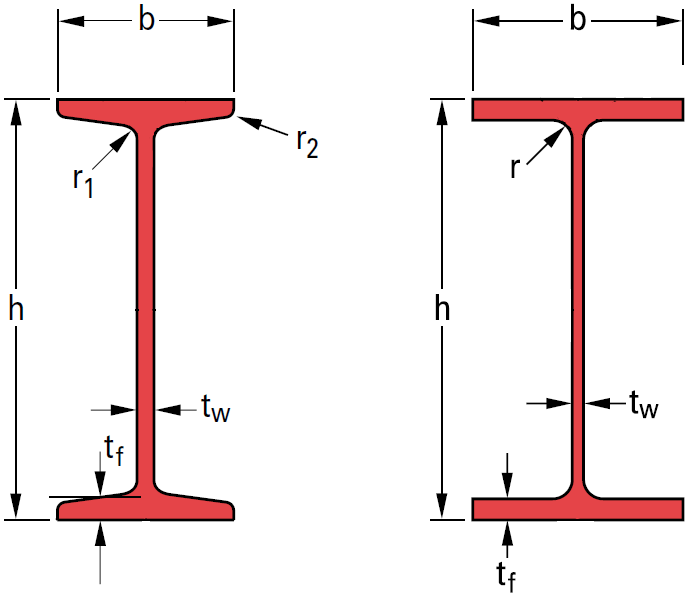

   این نوع تیرآهن به دلیل شکل مقطع شبیه حرف I، به نام تیرآهن I شناخته می‌شود. تیرهای I به دو دسته تقسیم می‌شوند:
   • IPN: دارای بال‌های مخروطی و باریک‌تر.
   • IPE: دارای بال‌های موازی و پهن‌تر، که در ایران و اروپا رایج‌تر است.
     این تیرآهن‌ها به دلیل نسبت بالای استحکام به وزن، در پروژه‌های بزرگ مانند آسمان‌خراش‌ها و پل‌ها استفاده می‌شوند.

2. تیرآهن H (H-Beam):
تیرآهن H یا بال‌پهن، دارای بال‌های پهن‌تر و ضخیم‌تر نسبت به تیرآهن I است که استحکام بیشتری را فراهم می‌کند. این نوع تیرآهن در سه دسته تولید می‌شود:

• HEA: سبک‌تر و با ضخامت کمتر.
• HEB: با ضخامت متوسط و متداول در پروژه‌های ساختمانی.
• HEM: سنگین و فوق‌سنگین، مناسب برای سازه‌های بسیار بزرگ.
  تیرآهن H در سایزهای 100 تا 1000 میلی‌متری و با گریدهای ST37، ST44 و ST52 تولید می‌شود و در صنایعی مانند کشتی‌سازی، سدسازی و ساختمان‌سازی کاربرد دارد.

1. تیرآهن کانالی (C-Beam):
   این تیرآهن‌ها به شکل حرف C هستند و معمولاً برای پشتیبانی در سازه‌های سبک‌تر مانند دیوارها یا سقف‌ها استفاده می‌شوند. این تیرها نسبت به I و H استحکام کمتری دارند اما در کاربردهای خاص بسیار مفیدند.
2. تیرآهن T (T-Beam):
   این تیرآهن‌ها به دلیل مقطع T شکل خود، برای پشتیبانی در جهت‌های خاص مناسب هستند و در پروژه‌های خاص مانند کف‌سازی استفاده می‌شوند.
3. تیرآهن زاویه‌ای (Angle Beam):
   این تیرآهن‌ها به شکل حرف L هستند و برای اتصالات یا پشتیبانی در گوشه‌های سازه‌ها به کار می‌روند. آن‌ها معمولاً در پروژه‌های کوچک‌تر یا به عنوان اجزای مکمل استفاده می‌شوند.

سایزبندی تیرآهن

تیرآهن‌ها در سایزهای مختلفی تولید می‌شوند که هر سایز برای کاربرد خاصی مناسب است. برای مثال:

• سایز 20 میلی‌متر: برای سازه‌های سنگین مانند پل‌ها یا سوله‌های بزرگ.
• سایز 18 میلی‌متر: برای ساخت ستون‌ها.
• سایز 14 و 16 میلی‌متر: برای ساخت خرپاها.
  انتخاب سایز مناسب به نیاز پروژه و نظر مهندسان سازه بستگی دارد و تیرآهن‌ها می‌توانند در کاربردهای متنوعی استفاده شوند.

فرآیند تولید تیرآهن

تولید تیرآهن یک فرآیند پیچیده و دقیق است که شامل مراحل زیر است:

1. استخراج مواد خام: فرآیند با استخراج سنگ آهن از معادن آغاز می‌شود.
2. ذوب و تصفیه: سنگ آهن در کوره‌های بلند ذوب شده و ناخالصی‌ها حذف می‌شوند تا فولاد خام تولید شود.
3. ریخته‌گری: فولاد مذاب به شکل شمش، اسلب یا بیلت ریخته‌گری می‌شود.
4. نورد گرم: شمش‌ها در دمای بالا (نزدیک به دمای تبلور مجدد) از میان غلتک‌های عظیم عبور داده می‌شوند تا به شکل تیرآهن درآیند. این فرآیند ضخامت فولاد را کاهش داده و به آن شکل مورد نظر می‌دهد.
5. برش و شکل‌دهی: تیرآهن‌ها به طول‌های استاندارد (معمولاً 12 متر) برش داده شده و برای کاربردهای خاص شکل‌دهی می‌شوند.
6. پوشش‌دهی و تکمیل: برای جلوگیری از زنگ‌زدگی، تیرآهن‌ها ممکن است با پوشش‌های گالوانیزه یا رنگ محافظ پوشش داده شوند.
7. کنترل کیفیت: تیرآهن‌ها تحت آزمایش‌های دقیق قرار می‌گیرند تا با استانداردهای صنعتی مانند ASTM یا AISC مطابقت داشته باشند.

یکی از کارخانه‌های معتبر تولید تیرآهن در ایران، ذوب آهن اصفهان است که تیرآهن‌های I و H با کیفیت بالا تولید می‌کند و برای اولین بار در ایران تیرآهن بال‌پهن (H-Beam) و بال‌نیم‌پهن (I-Beam) را عرضه کرده است.

کاربردهای تیرآهن

تیرآهن‌ها به دلیل استحکام و تطبیق‌پذیری در طیف گسترده‌ای از پروژه‌ها استفاده می‌شوند:

• ساختمان‌سازی: برای اسکلت فلزی ساختمان‌های مسکونی، تجاری و صنعتی، ستون‌ها، خرپاها و کف‌سازی.
• پل‌سازی: برای تحمل بارهای سنگین و ایجاد پایداری در پل‌ها.
• صنایع صنعتی: در سوله‌ها، کارخانه‌ها و برای پشتیبانی از ماشین‌آلات سنگین.
• زیرساخت‌ها: در راه‌آهن، تونل‌ها، سدها و صنایع دریایی.
• سازه‌های موقت: در داربست‌ها و سازه‌های پشتیبانی موقت در حین ساخت.

مزایا و معایب تیرآهن

مزایا

• استحکام بالا: تیرآهن‌های فولادی توانایی تحمل بارهای سنگین را بدون تغییر شکل دارند.
• دوام: مقاوم در برابر شرایط محیطی سخت (در صورت پوشش مناسب) و آتش‌سوزی (تا دمای مشخص).
• تطبیق‌پذیری: در اشکال و سایزهای متنوع برای کاربردهای مختلف.
• بازیافت‌پذیری: فولاد ماده‌ای قابل بازیافت و سازگار با محیط زیست است.
• نصب آسان: امکان برش، جوشکاری و شکل‌دهی آسان.

معایب

• حساسیت به دمای بالا: تیرآهن در دمای 500 تا 600 درجه سانتی‌گراد مقاومت خود را از دست می‌دهد و در آتش‌سوزی‌ها می‌تواند خطرناک باشد.
• هزینه اولیه بالا: تولید و خرید تیرآهن ممکن است گران باشد، هرچند دوام آن هزینه‌های بلندمدت را کاهش می‌دهد.
• خوردگی: بدون پوشش محافظ، تیرآهن در محیط‌های مرطوب مستعد زنگ‌زدگی است.

نکات مهم در خرید تیرآهن

خرید تیرآهن نیازمند توجه به چند نکته کلیدی است:

• کیفیت: انتخاب تیرآهن با استانداردهای صنعتی و گواهینامه‌های معتبر (مانند تیرآهن ذوب آهن اصفهان).
• تأمین‌کننده معتبر: خرید از شرکت‌هایی مانند سالم تجارت آسیا که امکان خرید عمده و کنترل کیفیت قبل از بارگیری را فراهم می‌کنند.
• سایز مناسب: انتخاب سایز تیرآهن بر اساس نیاز پروژه و مشورت با مهندسان.
• پوشش محافظ: اطمینان از گالوانیزه یا رنگ‌آمیزی تیرآهن برای مقاومت در برابر خوردگی.
• قیمت: قیمت تیرآهن به عوامل مختلفی مانند نوسانات بازار، گرید فولاد و سایز بستگی دارد. برای اطلاع از قیمت تیرآهن می‌توانید با کارشناسان استاکو تماس بگیرید.
• مزایای خرید عمده: برخی تأمین‌کنندگان امکان خرید اعتباری (ال‌سی مدت‌دار) و انبارهای بزرگ (مانند انبار 30,000 متر مربعی راستان نوین) را ارائه می‌دهند که هزینه‌ها را کاهش می‌دهد.

نتیجه‌گیری

تیرآهن‌ها به عنوان یکی از مهم‌ترین اجزای صنعت ساخت‌وساز، نقش حیاتی در ایجاد سازه‌های مقاوم و پایدار دارند. انواع مختلف تیرآهن مانند I، H، کانالی، T و زاویه‌ای، هر کدام کاربردهای خاص خود را دارند و با فرآیند نورد گرم تولید می‌شوند. این اجزا به دلیل استحکام، دوام و تطبیق‌پذیری در پروژه‌های متنوعی از ساختمان‌سازی تا پل‌سازی و صنایع دریایی استفاده می‌شوند. با این حال، معایبی مانند حساسیت به دمای بالا و نیاز به پوشش محافظ نیز باید در نظر گرفته شوند. برای خرید تیرآهن، انتخاب تأمین‌کننده معتبر و توجه به کیفیت و سایز مناسب، کلید موفقیت پروژه‌های ساختمانی است.
